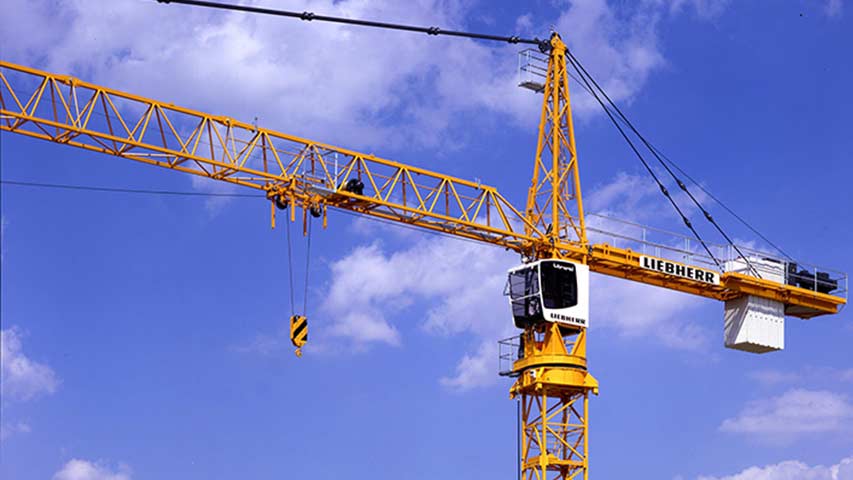

جرثقیل برجی یا تاورکرین TOWER CRANE

از جمله خدمات اصلی شرکت جرثقیل مهندس حضرتی کرین ، اجاره دادن جرثقیل برجی یا همان تاور کرین (Tower Crane) است.
از جمله دستاورد های مهم بشر جرثقیل برج سازی است که ساختارهای متفاوتی بسته به نوع توقع کاربر دارد.

جرثقیل برجی در زمینه های برج سازی ، سد سازی ، سیلو سازی ، پل سازی و … استفاده می شود.

اجاره جرثقیل در تهران توسط جرثقیل مهندس حضرتی که یکی از بهترین و مجرب ترین شرکت‌ها در حوضه اجاره جرثقیل است.

که با در اختیار داشتن انواع جرثقیل‌های سنگین و سبک برای کاربردهای مختلف، خدماتی نظیر جابجایی بارهای سنگین را با کمترین قیمت و خسارت انجام می‌دهد.

این جرثقیل ها توانایی خدمت رسانی در ارتفاع های متفاوت با باربرداری های متفاوت در شعاع های متفاوت دارند.

چون در زمینه ی باربرداری برای استفاده های مختلف قدرت مانور بسیار بالایی را دارند. قشر گسترده ای از صنعتگران چه در زمینه ی برج سازی و … را متوجه خود ساخته است.

تاور کرین (جرثقیل برجی) یک وسیله ثابت معمول در مکان هایی که ساختمان های بزرگ ساخته می شود به کار می رود.

آنها وسایلی قدرتمند با زیبایی خیره کننده هستند.

بلندی بیشتر تاورکرین ها اغلب تا ۱۰۰۰ فوت می رسد و از دور غیر قابل دسترس به نظر می رسند.

کارگران ساختمانی برای جابجایی آهن آلات ساختمانی ، بتن، ابزارهای بزرگ شبیه ژنراتورها و قطعات مختلف زیادی در دیگر مصالح ساختمانی از تاور کرین استفاده می کنند.
بررسی جرثقیل برجی و دریافت گواهی سلامت و ایمنی آن می تواند ضمانت کننده سلامت پرسنل باشد.

و نیز مانع وقوع خسارات مادی شود.

جرثقیل تاورکرین :

همواره برای ساختن سازه های بزرگ مشکلاتی وجود داشته، مخصوصا هنگامی که ارتفاع از سطح زمین زیاد باشد.

باید وقت و نیرو و هزینه بسیاری صرف شود تا قابلیت استفاده از مصالح و تجهیزات با وزن و حجم بالا در سازه فرهم شود.

حدود ۷۰ سال پیش این مشکل با ساخت اولین تاور کرین ها تا حد زیادی رفع شد. نخستین تاورکرین ها توسط یونانی های باستان اختراع شد.

و با استفاده از نیروی کارگران و چهارپایان کار می کرد.

کاربردجرثقیل های برجی :

در برج سازی ، سد سازی ، سیلو سازی ، پل سازی ، ساختمان سازی و حمل کالا در بنادر کاربرد های فراوانی دارد.

تاور کرین چگونه کار می کند؟

تاور کرین ها از انواع مختلفی تشکیل شده اند که همگی تابع یک قانون در انجام کار و بار برداری هستند که شامل چند دسته است.

۱- قدرت بار برداری:

قدرت باربرداری در تاور براساس ساختار آنها می باشد که توانایی بلند کردن جه وزنی از زمین را دارند.

این کار را الکترو موتور انجام می دهد.

که الکترو موتور به گیربکس و از گیربکس به درام یا همان وینچ وصل است.

با وینچ مقدار مورد نیاز سیم بکسل تا ارتفاع مد نظر دستگاه و رابطی به نام هوک قلاب به بار وصل می شود.

لازم به توضیح است پس از راننده و فرمان هدایت، کنترل همه ی سیستم بالا توسط یک سری میکرو سوئیچ انجام می شود.

تا دستگاه باری که از تناژ آن بیش تر باشد را از روی زمین بلند نکند و باعث ایمنی دستگاه شود.

همه این مراحل به قدرت باربرداری یا تناژ دستگاه مرتبط است.

۲- قدرت مانور بار به سمت جلو و عقب (شاریوت):

تاور کرین ها بعد از بلند کردن بار از روی زمین مانور حرکت بار به سمت جلو یعنی دور از دستگاه (شاریوت به جلو) و حرکت بار به سمت عقب یعنی به سمت خود دستگاه (شاریوت به عقب ) دارند.

البته لازم به ذکر است میکروسوئیچ های قطع کن باری را که ازتناژ دستگاه بیش تر می باشد کنترل می نماید و مانع جلو رفتن آن می شود.

۳- قدرت مانور گردشی (گردان):

تاور کرین ها علاوه بر این که قدرت بلند کردن بار را دارند و حرکت آن به جلو و عقب قدرتی دارند که در شعاع ۳۶۰ درجه توانایی جا به جایی بار و انتقال به نقطه دلخواه را دارند.

اغلب این کار توسط ۱ یا ۲ الکتروموتور و ۱ یا ۲ گیربکس انجام می شود.

که میکروسوئیچ هایی برای ایمنی آن در نظر گرفته شده تا در مواقع لازم مانع از دور زدن بی جا شود.

۴- قدرت حرکت کلی دستگاه تاور کرین ها :

تاور کرین ها می توانندروی زمین حرکت کنند و کل دستگاه را از نقطه ای به نقطه دیگر منتقل کنند.

خزیدن آن ها بر روی زمین متفاوت می باشد.

بعضی از آنها با قرار گرفتن روی ریل جابجا می شوند.

و برخی دیگر روی زنجیرهایی که مانند زنجیر تانک هستند بر روی زمین حرکت می کنند.

و گونه ایی دیگر از آن ها بر روی چرخ های بزرگی که مشابه لاستیک هواپیما است بر روی آن ها حرکت می کنند.

همه حرکت این دستگاه ها معمولا با الکترو موتورهای برقی و گیربکس های قدرتمند که ترمز های قدرتمند دارند انجام میشود.

۵- قدرت ارتفاع گیری یا افزایش ارتفاع:

همواره عموم مردم این سوال را دارند که تاور کرین ها چگونه به نقاط با ارتفاع زیاد می رسند و ارتفاع آن ها زیاد می شود.

لازم به ذکر است ، تاور کرین ها بعد از این که چرثقیل موبایل یا سیار نصب و مونتاژ اولیه را انجام داد از قدرت خود مونتاژ دستگاه برای زیاد کردن ارتفاع استفاده می کنند.
این کار به یکسری عملیات بسیار حساس نیاز دارد و با افزایش سکشن ( قطعه ارتفاعی ) ارتفاع آن زیاد می شود و با کاهش آن ارتفاع آن نیز کم می گردد البته انواع مختلف تاور کرین ها بر اساس تیپ و یا کشور سازنده عملیات گوناگونی را دارند.
گفتن این که پس از تعیین ارتفاع استانداردی که توسط سازنده ی دستگاه انجام شده است باید برای ارتفاع بیشتر از استاندارد دستگاه توسط کادر آنکاراژ ( کمربند ) به نقاطی از ساختمان و یا سازه مد نظر اطمینان پیدا کرد.

کلیه مراحل نصب ، مونتاژ ، ارتفاع دادن ، بستن کمربند و … باید توسط نیرو های متخصص و کاربلد قرار گیرد چون امکان دارد کوچکترین اشتباه ،آخرین اشتباه افراد باشد.

اجزای جرثقیل تاورکرین :

تیر مشبک پایه جرثقیل برجی یا دکل بازو یا تیر اصلی جرثقیل پایه در پایین به یک بالشتک بتنی بزرگی که تکیه گاه تاورکرین است پیچ شده است و در بالا به دکلی وصل شده که ارتفاع تاورکرین را زیاد می کند.

واحد چرخان دکل در بالای دکل، واحد چرخان که دارای چرخ دنده و موتور می باشد قرار دارد و اجازه می دهد تا تاورکرین توانایی چرخش به دور خود را داشته باشد.

در بالای واحد چرخان سه ببخش وجود دارد:

بازوی افقی بلندی که وظیفه آن حمل بار را است و واگن برقی در راستای بازوی تاورکرین حرکت می کند تا بار را از مرکز تاورکرین دور یا به آن نزدیک کند.

و در اصطلاح working jib نام می گیرد.
بازوی مکانیکی کوتاه تر یا تیر مشبکی که اصطلاحاCounter Jib نام دارد، در راستای بازوی بلندتر می باشد و شامل موتور و ادوات برقی می باشد که وزنی تقریبا برابر با اساس بتنی تاورکرین دارد.

کابین اپراتور جرثقیل برجی ( تاورکرین )

تیر مشبک (jib) موتوری دارد که تامین کننده نیروی لازم برای حمل بار است و واحد الکترونیکی دارد که آن را کنترل کرده وسبب هدایت کابل تاورکرین و در نتیجه واگن برقی را می شود.

موتوری که هدایت کننده واحد چرخان است در بالای جرخ دنده بزرگی قرار گرفته است.

اجاره تاورکرین یا جرثقیل برجی در تهران با جرثقیل مهندس حضرتی کرین
اجاره دهنده انواع جرثقیل در تهران

ویژگی‌های جرثقیل برجی یا تاورکرین

  • برای یک تاورکرین معمولی حداقل ارتفاع از ۱۸ متر شروع می‌شود. تا ارتفاع بالاتری بنا به نیاز، قابلیت تنظیم ارتفاع را دارد.
  • ‌حداکثر  شعاع تحت پوشش ۸۰ متر است.
  • حداکثر وزن قابل حمل ۲۵ تن است.
  • باید توجه داشت که این حداکثر وزن بار قابل حمل در صورتی است که واگن برقی در بالای دکل باشد نه در انتهای بازوی تاور‌کرین.

انواع جرثقیل برجی یا تاور‌کرین‌

تاور‌کرین‌ها به سه دسته ثابت‌، متحرک و بالا رونده تقسیم می‌شوند.

تاور کرین متحرک خود در سه نوع  موجود است.

  • ‌تاور‌کرین ریلی
  • ‌تاور‌کرین جاده‌ای
  • ‌تاور‌کرین شناور

در ساخت این تاور‌کرین از قطعات ساده‌ای به شکل خرپا استفاده شده است. تاور‌کرین‌های متحرک شعاع عملیاتی وسیعی دارند و تا ارتفاع زیادی را تحت پوشش قرار می‌دهند.

تاور‌کرین بالارونده روی بناهای در حال ساخت قرار می‌گیرند و همراه آنها با افزایش ارتفاع ساختمان بالا می‌‌رود.

از این نوع تاور‌کرین نیز در صنعت برج‌سازی و ساخت آسمان خراش‌ها و پل سازی استفاده می‌شود.
