چگونه جدول بار جرثقیل را بخوانیم؟
خواندن صحیح جدول بار جرثقیل یکی از مهم‌ترین مراحل پیش از بلند کردن بارهای سنگین است. این جدول مشخص می‌کند جرثقیل در شرایط کاری مشخص، با توجه به شعاع کار، طول بوم، زاویه بوم و نحوه استقرار دستگاه، چه ظرفیتی برای بلند کردن بار دارد. نادیده گرفتن هرکدام از این عوامل می‌تواند باعث اضافه‌بار، ناپایداری دستگاه یا بروز حادثه شود.
اگر می‌خواهید بدانید چگونه جدول بار جرثقیل را بخوانیم، ابتدا باید با اطلاعات درج‌شده در جدول و شرایط واقعی عملیات آشنا شوید. جدول بار برای هر مدل جرثقیل متفاوت است و حتی تغییر وضعیت جک‌های تعادلی، موقعیت چرخش بوم یا تجهیزات نصب‌شده می‌تواند ظرفیت مجاز را تغییر دهد. در این راهنما، مراحل خواندن جدول بار جرثقیل را به زبان ساده و با تأکید بر اصول ایمنی بررسی می‌کنیم.
جدول بار جرثقیل چیست و چه کاربردی دارد؟
جدول بار جرثقیل یا Load Chart سند فنی سازنده است که ظرفیت بالابری مجاز دستگاه را در پیکربندی‌ها و شرایط کاری مختلف نشان می‌دهد. این جدول به اپراتور کمک می‌کند پیش از شروع عملیات، ظرفیت قابل استفاده را با مشخصات بار و موقعیت جرثقیل مقایسه کند.
در جرثقیل بوم تلسکوپی، ظرفیت بالابری با توجه به عواملی مانند طول بوم، شعاع کار، زاویه بوم، میزان بازشدگی جک‌های تعادلی و وضعیت استقرار دستگاه تغییر می‌کند. بنابراین، ظرفیت اسمی درج‌شده روی جرثقیل به این معنا نیست که دستگاه در همه موقعیت‌ها می‌تواند همان وزن را بلند کند.
جدول بار معمولاً برای پیکربندی‌های مشخصی تنظیم شده است. برای استفاده صحیح از آن باید مطمئن شوید جدول متعلق به همان مدل و آرایش جرثقیل است و شرایط واقعی عملیات با محدودیت‌های درج‌شده در جدول مطابقت دارد.
مهم‌ترین اطلاعات درج‌شده در جدول بار جرثقیل
پیش از بررسی ظرفیت مجاز، لازم است اصطلاحات اصلی جدول بار را بشناسید. هرکدام از این پارامترها بخشی از شرایطی را مشخص می‌کنند که ظرفیت بالابری جرثقیل بر اساس آن تعیین شده است.
ظرفیت بالابری
ظرفیت بالابری حداکثر باری است که جرثقیل در یک وضعیت کاری مشخص و طبق دستورالعمل سازنده مجاز به بلند کردن آن است. این ظرفیت عددی ثابت برای تمام شرایط نیست و با تغییر شعاع کار، طول بوم، آرایش تجهیزات و وضعیت استقرار می‌تواند کاهش یا افزایش پیدا کند.
هنگام خواندن جدول باید مشخص کنید عدد درج‌شده ظرفیت ناخالص است یا ظرفیت خالص قابل استفاده. در بسیاری از جداول، ظرفیت اعلام‌شده شامل بخشی از تجهیزات معلق مانند قلاب یا بلوک قلاب است؛ بنابراین باید توضیحات و یادداشت‌های همان جدول را برای کسر وزن قلاب، اسلینگ، شگل و سایر متعلقات بررسی کنید. نباید بدون مراجعه به دستورالعمل سازنده فرض کنید همه جداول تعریف یکسانی از ظرفیت دارند.
شعاع کار
شعاع کار یکی از مهم‌ترین پارامترهای جدول بار است. این فاصله معمولاً به‌صورت افقی بین محور چرخش جرثقیل و خط قائم عبوری از مرکز قلاب یا محل اعمال بار تعریف می‌شود. تعریف دقیق اندازه‌گیری باید در دفترچه سازنده بررسی شود.
با افزایش شعاع کار، معمولاً ظرفیت مجاز جرثقیل کاهش پیدا می‌کند؛ زیرا اثر گشتاور بار افزایش می‌یابد. برای مثال، ظرفیت مجاز یک جرثقیل در نزدیکی دستگاه ممکن است با ظرفیت همان دستگاه در فاصله افقی بیشتر تفاوت چشمگیری داشته باشد.
برای انتخاب ردیف درست جدول، شعاع کار باید با شرایط واقعی بلند کردن بار مطابقت داشته باشد. اگر شعاع بین دو مقدار درج‌شده قرار دارد، نباید مقدار ظرفیت را به‌صورت دلخواه تخمین زد یا از ظرفیت مربوط به شعاع کمتر استفاده کرد؛ روش مجاز انتخاب ظرفیت باید مطابق دستورالعمل سازنده باشد.
طول بوم
طول بوم فاصله مشخص‌شده در مستندات سازنده برای آرایش بوم جرثقیل است. در جرثقیل بوم تلسکوپی، بوم از چند بخش تشکیل شده و با باز یا جمع شدن این بخش‌ها، طول بوم تغییر می‌کند.
طول بوم در کنار شعاع کار و زاویه بوم برای تعیین ظرفیت مجاز استفاده می‌شود. دو وضعیت با شعاع کار یکسان ممکن است به دلیل تفاوت طول بوم، ظرفیت یکسانی نداشته باشند. به همین دلیل، باید ستون یا ردیف مربوط به طول واقعی بوم انتخاب شود و در صورت استفاده از افزونه بوم یا تجهیزات جانبی، محدودیت‌های اختصاصی آن‌ها نیز بررسی شود.
زاویه بوم
زاویه بوم، زاویه قرارگیری بوم نسبت به خط افق است. در بسیاری از جرثقیل‌ها، زاویه بیشتر به معنای بوم عمودی‌تر و زاویه کمتر به معنای بوم افقی‌تر است؛ اما زاویه به‌تنهایی برای تعیین ظرفیت کافی نیست.
زاویه بوم باید در کنار طول بوم، شعاع کار و پیکربندی دستگاه بررسی شود. اتکا به نمایشگر زاویه یا یک مقدار منفرد بدون تطبیق آن با جدول بار، روش ایمنی برای انتخاب ظرفیت نیست.

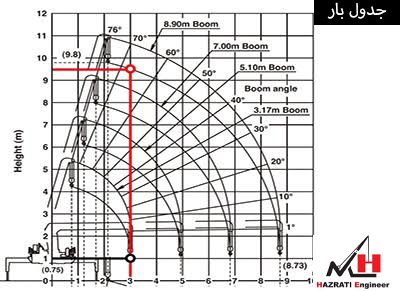

زاوایای بالابری و محدوده کاری
زاویه بوم در محدوده حرکتی مجاز جرثقیل قرار می‌گیرد و روی شعاع کار و ظرفیت اثر می‌گذارد. جدول یا نمودار محدوده کاری ممکن است نشان دهد بوم در چه ارتفاع، زاویه و فاصله‌ای قابلیت حرکت دارد.
باید میان امکان قرار گرفتن بوم در یک موقعیت و مجاز بودن بلند کردن یک بار مشخص تفاوت قائل شد. اینکه جرثقیل از نظر هندسی بتواند قلاب را به نقطه‌ای برساند، به‌تنهایی ثابت نمی‌کند ظرفیت کافی برای بلند کردن بار در آن موقعیت وجود دارد.
جک‌های تعادلی
جک‌های تعادلی یا Outriggers برای افزایش پایداری جرثقیل در پیکربندی‌هایی که سازنده تعیین کرده است، به کار می‌روند. جدول بار ممکن است برای حالت‌های مختلفی مانند بازشدگی کامل جک‌ها، بازشدگی جزئی یا شرایط مشخص دیگر ظرفیت‌های متفاوتی ارائه دهد.
هنگام خواندن جدول باید وضعیت واقعی جک‌ها دقیقاً با حالت مجاز درج‌شده در جدول تطبیق داشته باشد. باز بودن بخشی از جک‌ها به این معنا نیست که می‌توان از ظرفیت مربوط به بازشدگی کامل استفاده کرد.
علاوه بر میزان بازشدگی جک‌ها، تراز بودن جرثقیل، مقاومت زمین و استقرار صحیح صفحات زیر جک نیز اهمیت دارند. زمین نرم، نشست زیر جک یا استقرار نامناسب می‌تواند پایداری دستگاه را به خطر بیندازد، حتی اگر عدد ظرفیت در جدول ظاهراً مناسب باشد.
ظرفیت وینچ
وینچ و سیستم بالابر وظیفه بالا و پایین بردن بار را بر عهده دارند. ظرفیت مجاز این بخش به مشخصات سیم‌بکسل، آرایش رشته‌های سیم‌بکسل، تعداد لایه‌های پیچیده‌شده روی درام و محدودیت‌های تعیین‌شده توسط سازنده وابسته است.
ظرفیت وینچ را نباید با ظرفیت کلی جرثقیل یکسان دانست. ممکن است ظرفیت جدول بار جرثقیل از توان مجاز یک آرایش مشخص سیم‌بکسل یا وینچ بیشتر باشد. در این شرایط، محدودیت سیستم بالابر نیز باید رعایت شود و ظرفیت مجاز نهایی از هیچ‌کدام از محدودیت‌های مربوط فراتر نرود.
ابعاد و وزن بار
وزن بار فقط یکی از اطلاعات موردنیاز برای برنامه‌ریزی عملیات است. ابعاد بار، محل نقاط اتصال، نحوه مهار و شکل آن نیز در انتخاب تجهیزات و کنترل پایداری اهمیت دارند. بارهای بزرگ یا حجیم ممکن است سطح بادگیر بیشتری داشته باشند و کنترل آن‌ها در زمان بلند کردن دشوارتر شود.
وزن واقعی بار باید تا حد امکان از مدارک معتبر یا روش قابل اطمینان مشخص شود. تخمین چشمی وزن، به‌خصوص برای بارهای سنگین یا نامتقارن، روش مناسبی برای تعیین ظرفیت موردنیاز نیست. وزن تجهیزات اتصال و متعلقات بالابری نیز باید طبق تعریف ظرفیت در جدول و دستورالعمل سازنده محاسبه و لحاظ شود.
چگونه جدول بار جرثقیل را بخوانیم؟
برای خواندن جدول بار جرثقیل، یک ترتیب مشخص را دنبال کنید. مراحل زیر چارچوبی برای بررسی اطلاعات هستند؛ با این حال، دستورالعمل اختصاصی سازنده و رویه ایمنی محل کار همیشه اولویت دارند.
مشخصات دقیق جرثقیل را شناسایی کنید
ابتدا مدل، ظرفیت نامی، پیکربندی و نسخه صحیح جدول بار را بررسی کنید. جدول یک جرثقیل مشابه لزوماً برای دستگاه دیگر قابل استفاده نیست؛ حتی اگر ظرفیت اسمی یا ظاهر آن‌ها یکسان باشد.
شرایط استقرار دستگاه را مشخص کنید
وضعیت جک‌های تعادلی، تراز بودن دستگاه، شرایط زمین و محدوده چرخش مجاز را مشخص کنید. سپس حالت واقعی را با بخش مربوط در جدول بار تطبیق دهید. اگر شرایط موجود در جدول پوشش داده نشده باشد، نباید با حدس و گمان ظرفیت انتخاب کرد.
طول بوم و آرایش تجهیزات را تعیین کنید
طول بوم، میزان بازشدگی بخش‌های تلسکوپی و وجود تجهیزاتی مانند افزونه بوم باید مشخص باشد. هر تغییر در آرایش بوم یا تجهیزات جانبی می‌تواند بر ظرفیت مجاز اثر بگذارد و ممکن است نیازمند استفاده از جدول یا بخش دیگری از مستندات سازنده باشد.
شعاع کار واقعی را مشخص کنید
شعاع کار را مطابق تعریف سازنده و با توجه به موقعیت واقعی بار تعیین کنید. اگر محل بار در طول عملیات تغییر می‌کند، شرایط مسیر حرکت نیز باید بررسی شود؛ زیرا ممکن است در بخشی از حرکت، شعاع کار افزایش پیدا کند و ظرفیت مجاز کاهش یابد.
ظرفیت متناظر را از جدول استخراج کنید
در جدول صحیح، ردیف یا ستون مربوط به طول بوم و شعاع کار را پیدا کنید و ظرفیت درج‌شده را بخوانید. سپس توضیحات، پاورقی‌ها، محدودیت‌های زاویه، آرایش جک‌ها و سایر شرایط همان جدول را بررسی کنید.
اگر مقادیر واقعی بین دو خانه جدول قرار دارند، روش تعیین ظرفیت باید از دستورالعمل سازنده پیروی کند. در نبود روش روشن، نباید ظرفیت را درون‌یابی یا به‌صورت تقریبی محاسبه کرد؛ لازم است موضوع با مسئول فنی یا فرد صلاحیت‌دار بررسی شود.
وزن بار و تمام متعلقات را در نظر بگیرید
وزن بار، قلاب یا بلوک قلاب، اسلینگ‌ها، شگل‌ها و سایر تجهیزات معلق را مطابق تعریف ظرفیت در جدول لحاظ کنید. بررسی کنید که بار کل موردنیاز از ظرفیت مجاز همان وضعیت بیشتر نباشد و محدودیت‌های وینچ، سیم‌بکسل و تجهیزات اتصال نیز رعایت شوند.
شرایط مرکز ثقل و مسیر بلند کردن را بررسی کنید
مرکز ثقل جرثقیل و مرکز ثقل بار دو مفهوم متفاوت هستند. مرکز ثقل بار بر نحوه آویزان شدن، تعادل و احتمال کج شدن بار اثر می‌گذارد. محل نامناسب اتصال یا ناشناخته بودن مرکز ثقل می‌تواند باعث چرخش ناخواسته بار و ایجاد خطر برای افراد و تجهیزات شود.
از طرف دیگر، مرکز ثقل جرثقیل و توزیع نیروها در دستگاه به پایداری آن ارتباط دارند. نحوه استقرار، وضعیت جک‌ها، شرایط زمین و موقعیت بار در محدوده کاری همگی باید مطابق دستورالعمل سازنده و برنامه بلند کردن بررسی شوند.
مثال آموزشی برای خواندن جدول بار جرثقیل
فرض کنید قرار است با یک جرثقیل بوم تلسکوپی باری بلند شود. برای تعیین ظرفیت مجاز، صرفاً دانستن ظرفیت نامی جرثقیل کافی نیست. اپراتور یا مسئول برنامه‌ریزی باید مدل دقیق دستگاه، طول بوم، شعاع کار، وضعیت جک‌های تعادلی و آرایش تجهیزات را مشخص کند.
سپس باید ظرفیت مربوط به همان شرایط از جدول رسمی سازنده استخراج شود. در ادامه، وزن بار و متعلقات طبق دستورالعمل جدول محاسبه یا لحاظ می‌شود و نتیجه با ظرفیت مجاز و محدودیت‌های سیستم بالابر مقایسه می‌شود.
برای مثال، اگر وزن کل بار و متعلقات از ظرفیت مجاز درج‌شده برای آن پیکربندی بیشتر باشد، عملیات نباید با همان آرایش انجام شود. باید برنامه بلند کردن بازبینی شود و راهکار مناسب با تأیید فرد صلاحیت‌دار انتخاب شود. این مثال صرفاً روند بررسی را توضیح می‌دهد و جایگزین جدول واقعی هیچ جرثقیلی نیست.
جدول خلاصه عوامل مؤثر بر ظرفیت جرثقیل
| عامل | تأثیر بر عملیات | نکته مهم |
|---|---|---|
| شعاع کار | معمولاً با افزایش شعاع، ظرفیت مجاز کاهش می‌یابد. | شعاع واقعی را طبق تعریف سازنده تعیین کنید. |
| طول بوم | ظرفیت مجاز را در کنار شعاع و آرایش بوم تحت تأثیر قرار می‌دهد. | جدول مربوط به طول و پیکربندی واقعی را انتخاب کنید. |
| زاویه بوم | با موقعیت قلاب، شعاع و محدوده کاری ارتباط دارد. | زاویه را به‌تنهایی معیار ظرفیت قرار ندهید. |
| جک‌های تعادلی | آرایش جک‌ها می‌تواند ظرفیت مجاز را تغییر دهد. | بازشدگی واقعی و شرایط زمین باید بررسی شود. |
| ظرفیت وینچ و سیم‌بکسل | حدود مجاز سیستم بالابر را مشخص می‌کند. | محدودیت سیستم بالابر را جداگانه رعایت کنید. |
| وزن و مرکز ثقل بار | بر تعادل بار، اتصالات و نحوه بلند کردن اثر می‌گذارد. | وزن و نقاط اتصال را پیش از عملیات مشخص کنید. |

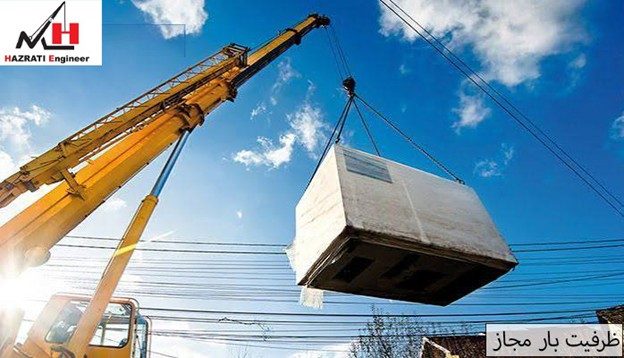

بار مجاز نهایی چگونه تعیین می‌شود؟
بار مجاز نهایی را نمی‌توان تنها از روی ظرفیت نامی جرثقیل یا توان وینچ تعیین کرد. ابتدا باید ظرفیت مجاز جدول برای پیکربندی و شرایط واقعی استخراج شود. سپس وزن بار و متعلقات طبق تعریف سازنده لحاظ شده و محدودیت‌های مربوط به وینچ، سیم‌بکسل، تجهیزات اتصال و سایر اجزای سیستم بررسی شوند.
در عمل، باید محدودیت‌های قابل اعمال به‌صورت هم‌زمان رعایت شوند و هیچ‌یک از اجزای سیستم نباید تحت باری بیش از حد مجاز خود قرار گیرد. همچنین ظرفیت جدول به‌تنهایی جایگزین ارزیابی پایداری، شرایط زمین، باد، مسیر حرکت بار و الزامات ایمنی محل کار نیست.
اگر درباره تعریف ظرفیت ناخالص و خالص، وزن متعلقات یا نحوه انتخاب مقدار از جدول ابهام وجود دارد، عملیات باید تا روشن شدن موضوع متوقف بماند و موضوع با فرد صلاحیت‌دار بررسی شود.
اشتباهات رایج هنگام خواندن جدول بار جرثقیل
- توجه به ظرفیت اسمی به‌جای ظرفیت واقعی: ظرفیت درج‌شده روی بدنه الزاماً ظرفیت قابل استفاده در همه شعاع‌ها نیست.
- نادیده گرفتن شعاع کار: چند متر افزایش در فاصله افقی ممکن است ظرفیت مجاز را به‌طور محسوسی تغییر دهد.
- انتخاب جدول اشتباه: جدول باید متعلق به مدل و پیکربندی دقیق جرثقیل باشد.
- بی‌توجهی به وضعیت جک‌ها: ظرفیت مربوط به جک‌های کاملاً باز را نباید برای حالت دیگری استفاده کرد.
- نادیده گرفتن وزن متعلقات: قلاب، اسلینگ و اتصالات باید طبق دستورالعمل جدول در محاسبه لحاظ شوند.
- تخمین وزن بار با نگاه کردن: وزن باید از منبع معتبر یا روش قابل اطمینان مشخص شود.
- نادیده گرفتن شرایط زمین و باد: شرایط محیطی و پایداری دستگاه می‌توانند بر ایمنی عملیات اثر بگذارند.
- فرض کردن اینکه حرکت‌پذیری بوم به معنی مجاز بودن بار است: امکان رسیدن قلاب به یک نقطه، به‌تنهایی ظرفیت بالابری را تأیید نمی‌کند.
نکات ایمنی پیش از بلند کردن بار
خواندن جدول بار تنها یکی از مراحل برنامه‌ریزی عملیات لیفتینگ است. پیش از شروع کار، این موارد نیز باید بررسی شوند:
- جدول بار رسمی و دفترچه راهنمای همان جرثقیل در دسترس باشد.
- وزن بار و متعلقات با روش معتبر مشخص شده باشد.
- جرثقیل مطابق دستورالعمل سازنده مستقر و تراز شده باشد.
- وضعیت جک‌های تعادلی و مقاومت زمین بررسی شده باشد.
- وضعیت سیم‌بکسل، قلاب، اسلینگ‌ها و سایر متعلقات مناسب باشد.
- شرایط باد، موانع محیطی و مسیر حرکت بار ارزیابی شده باشد.
- اپراتور و مسئول عملیات صلاحیت و آموزش لازم را داشته باشند.
- در صورت ابهام درباره ظرفیت یا پیکربندی، عملیات تا بررسی تخصصی آغاز نشود.
سوالات متداول درباره خواندن جدول بار جرثقیل
آیا ظرفیت درج‌شده روی جرثقیل در تمام شرایط قابل استفاده است؟
خیر. ظرفیت اسمی معمولاً به شرایط و پیکربندی مشخصی مربوط است. ظرفیت مجاز در هر عملیات باید از جدول رسمی سازنده و مطابق شعاع کار، طول بوم، وضعیت جک‌ها و سایر شرایط استخراج شود.
چرا با افزایش شعاع کار، ظرفیت جرثقیل کاهش پیدا می‌کند؟
با افزایش فاصله افقی بار از محور چرخش، گشتاور ناشی از بار معمولاً افزایش می‌یابد. به همین دلیل، ظرفیت مجاز جرثقیل در بسیاری از وضعیت‌ها با افزایش شعاع کاهش پیدا می‌کند؛ مقدار دقیق آن به طراحی و جدول بار همان دستگاه وابسته است.
آیا ظرفیت وینچ همان ظرفیت بالابری جرثقیل است؟
خیر. ظرفیت وینچ و سیم‌بکسل یکی از محدودیت‌های سیستم بالابری است، اما ظرفیت مجاز کلی به جدول بار جرثقیل و شرایط کاری نیز وابسته است. تمام محدودیت‌های مرتبط باید رعایت شوند.
مرکز ثقل بار چه اهمیتی در عملیات جرثقیل دارد؟
مرکز ثقل بار بر تعادل و نحوه آویزان شدن آن اثر می‌گذارد. اگر نقاط اتصال به‌درستی انتخاب نشوند، بار ممکن است کج شود، بچرخد یا نیروهای نامتوازنی به تجهیزات وارد کند. وزن، شکل بار و محل مرکز ثقل باید پیش از بلند کردن بررسی شوند.
اگر شعاع کار بین دو مقدار جدول باشد، کدام ظرفیت را انتخاب کنیم؟
باید روش تعیین ظرفیت در دستورالعمل سازنده رعایت شود. نباید بدون مجوز سازنده ظرفیت را به‌صورت تقریبی محاسبه کرد یا مقدار مربوط به شعاع کمتر را انتخاب کرد. در صورت ابهام، مسئول فنی یا فرد صلاحیت‌دار باید وضعیت را بررسی کند.
جمع‌بندی
برای اینکه بدانیم چگونه جدول بار جرثقیل را بخوانیم، باید ابتدا مدل و پیکربندی دقیق دستگاه را مشخص کنیم و سپس شعاع کار، طول بوم، زاویه بوم، وضعیت جک‌های تعادلی و ظرفیت سیستم بالابر را بررسی کنیم. در مرحله بعد، وزن بار و متعلقات باید مطابق تعریف ظرفیت در جدول لحاظ شود و تمام محدودیت‌های فنی و ایمنی رعایت شوند.
مهم‌ترین نکته این است که جدول بار جرثقیل یک سند فنی اختصاصی برای شرایط مشخص است، نه یک عدد ثابت برای تمام عملیات. اگر اطلاعات لازم در دسترس نیست یا شرایط واقعی با جدول مطابقت ندارد، بلند کردن بار نباید بر اساس حدس انجام شود. بررسی مستندات سازنده و تأیید فرد صلاحیت‌دار، پایه یک عملیات ایمن و اصولی است.
